クリーン関連機器

クリーンエア給気ユニット

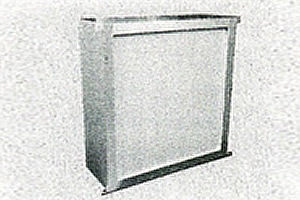

クリーネアユニットクリーンエアを供給するためのフィルタユニットです。クリーンブースだけではなく、小型で計量なため、どこにでも容易に取付可能です。製造装置などの局所的な清浄化に最適です。

特長

薄型なため天井の低い室内でも有効にスペースが利用可能
風量可変機能付き
材質にアルミを使用しているため軽量

仕様

型式	CAU-650-U	CAU-650-H
メインフィルタ	ULPA	HEPA
集塵効率	99.999％以下at0.1μm	99.97％以下at0.3μm
プレフィルタ処理風量	ナイロン不織布風量可変型約10㎥
吹出風速	0.4m/sec以上
本体構造	アルミニウム・アルマイト仕上げ
電源	AC100V 1φ 50/60Hz
消費電力	約300W
外形寸法	650W×650D×250H（その他サイズも製作可）

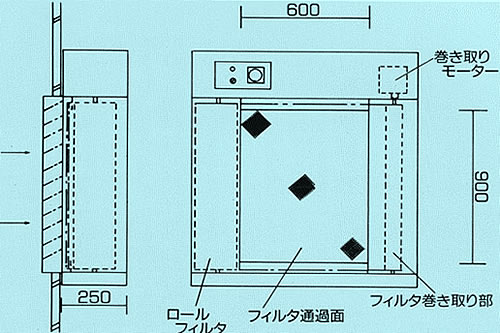

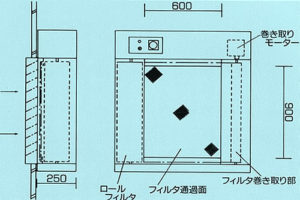

ロールフィルタユニット

特長

自動巻き取り方式フィルタ
メンテナンスはロール型フィルタを年1回交換するだけOK
ファンユニットを取付して強制吸気装置としても利用可
奥行きの薄い省スペース設計

仕様

フィルタ	ロール型ナイロン不織布フィルタ（※）
フィルタ交換方式	自動巻き取り式
本体	鋼板焼付塗装またはステンレスから選択
電源	AC100V
外形寸法	ご指定可（奥行 150～250mm）

※オプションで中性能フィルタも取付可能

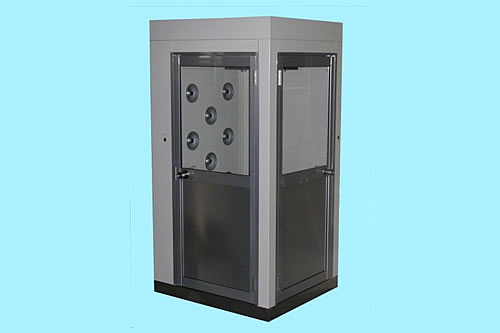

エアシャワー（スタンダードタイプ）

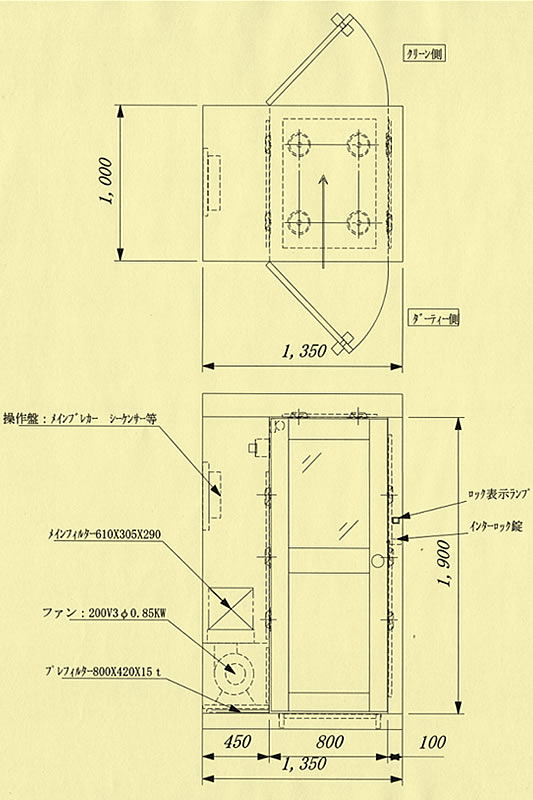

両吹き開き戸タイプ

本体	鋼板焼付塗装
吹出口数	天井4・側面6×2
ドア	アルミサッシ片開戸
床	ステンベースパンチング吸込
照明	LEDダウンライト
電源	AC200V　3φ1kw
外形寸法	1350×1000×2150

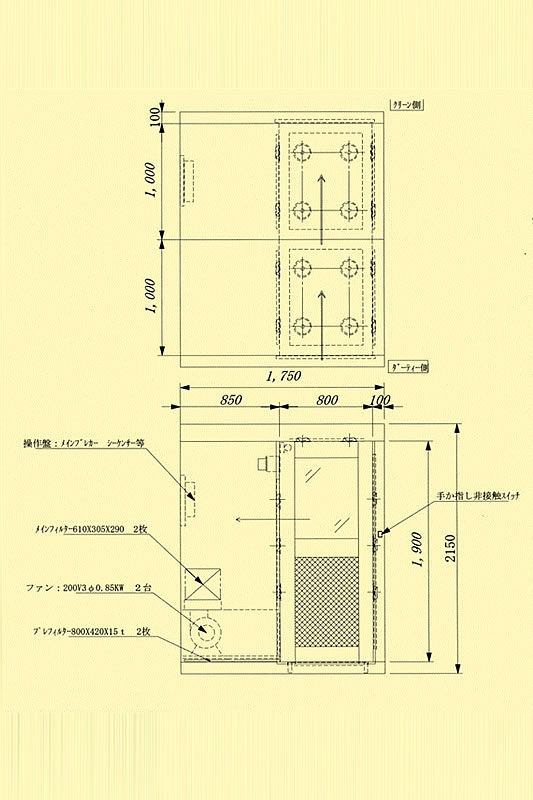

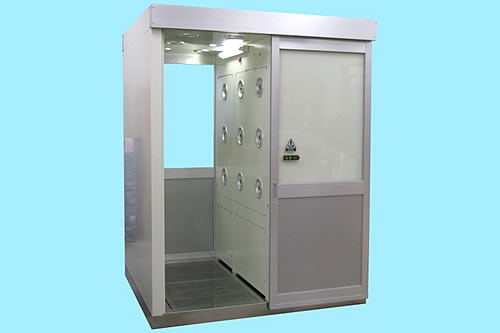

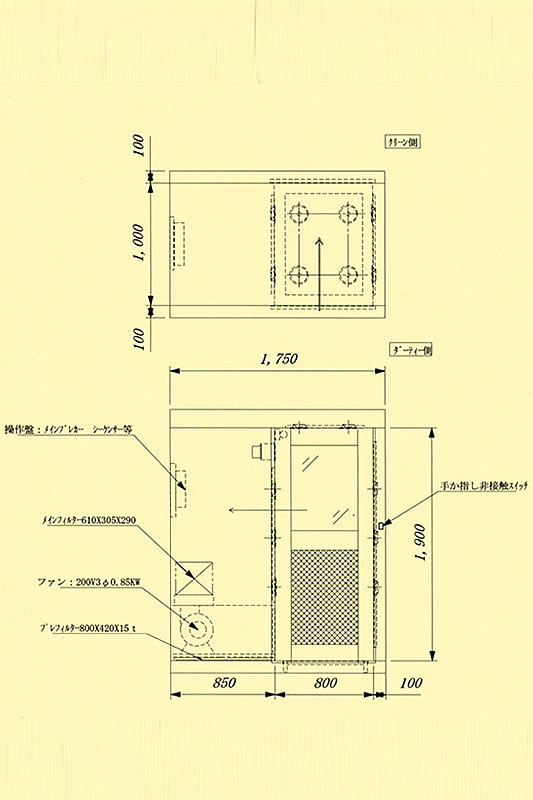

両吹きオートドアタイプ

本体	鋼板焼付塗装
吹出口数	天井4・側面6×2
ドア	アルミサッシ自動片引戸
床	ステンベースパンチング吸込
照明	LEDダウンライト
電源	AC200V　3φ1kw
外形寸法	1750×1000×2150

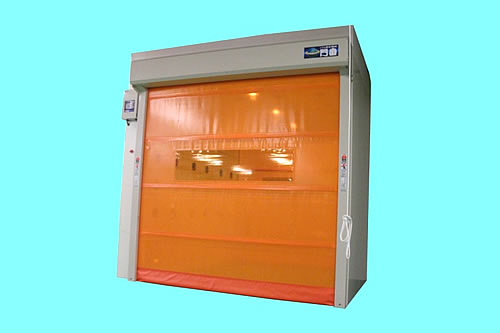

両吹きシートシャッタータイプ

本体	鋼板焼付塗装
吹出口数	天井6×3・側面6×6
ドア	高速シートシャッター
床	なし
照明	LEDダウンライト
電源	AC200V　3φ3kw
外形寸法	3000×3000×2750

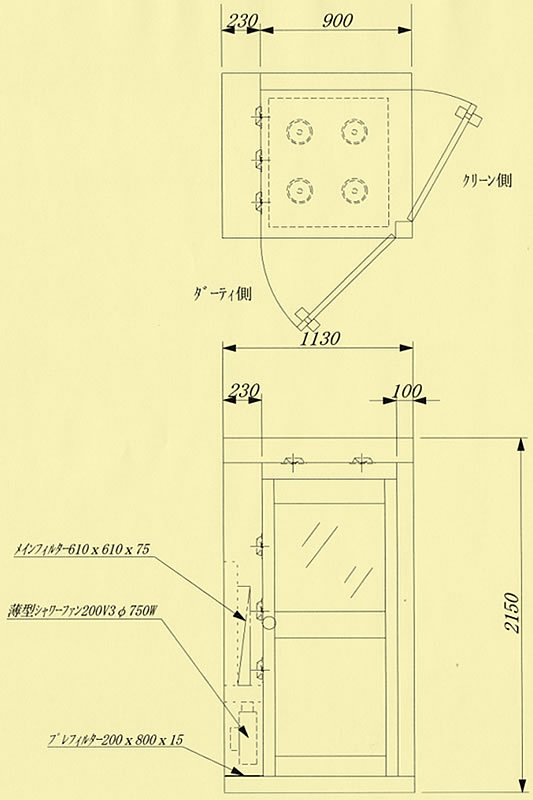

L型タイプ吹き式

本体	鋼板焼付塗装
吹出口数	天井4・側面8
ドア	アルミサッシ片開戸
床	ステンベースパンチング吸込
照明	LEDダウンライト
電源	AC200V　3φ1kw
外形寸法	1130×1000×2150

＜参考＞図面ファイル

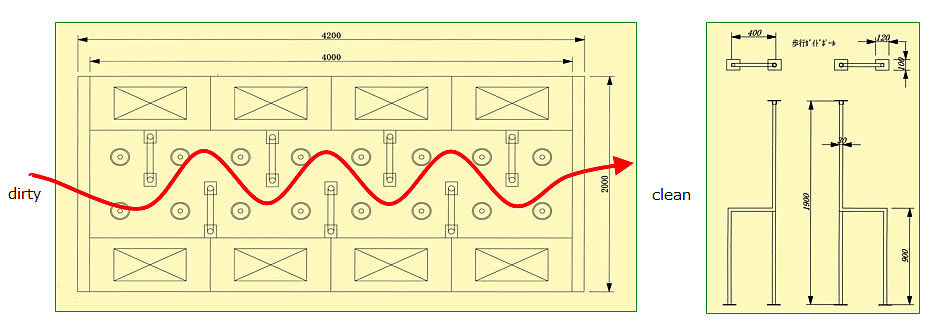

: 多人数通過用・特殊タイプ

: L型小スペース用

: 開き戸タイプ

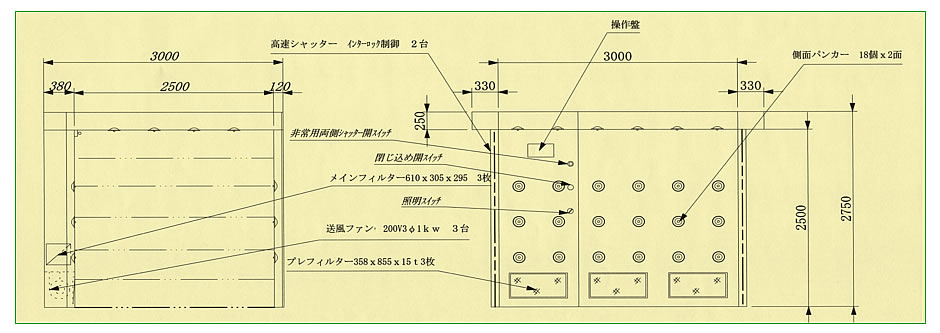

: シートシャッタータイプ原料・製品用

: 自動ドアタイプ

: 自動ドア多人数用

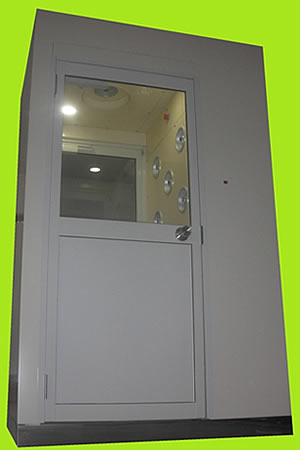

リングブロー搭載型エアシャワー

仕様

型式	リングブロー1人用
本体	鋼板焼付塗装
吹出口数	天井1＋リングブロー側面8×2
ドア	アルミサッシ片開き戸
床	ステンベース、リングパンチング吸込
照明	LEDダウンライト
電源	AC200V 3φ1.5kw
外形寸法	W1450×D1000×H2250

: 強風速リングブロー

: 吸引力倍増床吸込みベース

シャワー動作時

頭部吹き出しリングブローで頭や肩の埃を強力に落とします。また側面も、8×2のパンカーノズルで強力にブローします。さらに床面は、400φのパンチング吸い込みで、今までの4倍の吸引力で埃を回収します。

リンス・ブロー動作時

吹き飛ばされて浮遊している埃をリンスブローで再度付着しないようにリンシングします。

特長

天井部のスリットリングから20ｍ/set以上の風速で、肩の髪の毛など重い埃も強力に落とします
シャワー時の吸い込み風速を今までの4倍以上の吸引力で埃を回収します
エアーシャワーブロー後にリンスブローを組み込み埃再付着を防止
