クリーンルーム

バイオロジカリー　クリーンルーム

バイオロジカリークリーンルームとは、空気中の微生物や浮遊粒子のほか、菌などを制御ができる室のことです。代表的な用途としては、手術室や製薬工場、または食品工場などがあります。

系統図

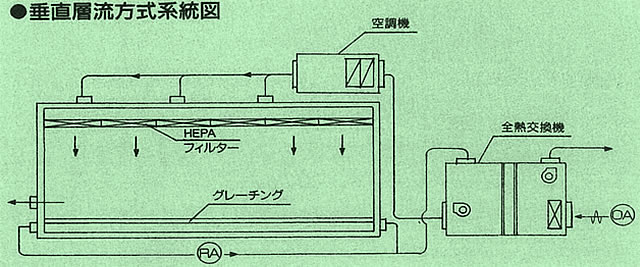

天井全面に組み込まれた高性能フィルターより空気を垂直に層流で吹き出し、床面全体から吸引排気する方式です。クラス100以下の清浄度の高い環境が得られます。

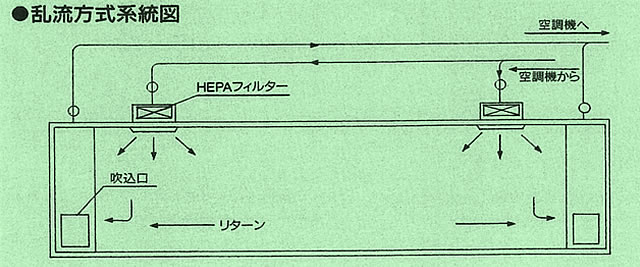

天井に設けられた空気の吹き出し口に、高性能フィルターを組み込み、そこから吹き出された空気は、壁もしくは床面の一部に設けられた吸い込み口で吸引され、室内を清浄化する方式です。応用範囲が広く、クラス1000～100000の環境が得られます。

システムプラン

クリーンルームのご計画は、下記項目についてご検討をお願いします。

清浄度 Us.Fed.Std.209D
（US.Fed.Std.209E）		 CLASS 100（M3.5）、CLASS 1000（M4.5）、CLASS 10000（M5.5）、CLASS 100000（M6.5）
レイアウト 出入口、窓、搬入口など
パネル 鋼板焼付塗装・ステンレス・その他
温度 －
湿度 －
付帯設備 エアシャワー・パスボックス
電源 AC100V 1Φ・AC200V 3Φ
床 長尺塩ビシート・フリーアクセスフロア・エポキシ塗装など
外形寸法 －

※お見積りやレイアウト設計のご相談は無料で承ります。お気軽にお問い合わせください。

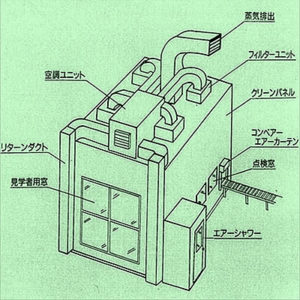

食品工場向け　クリーンルーム

気流制御の技術を駆使し、昆虫や毛髪などの異物の混入を防ぎ、なおかつ蒸気や熱気を速やかに排気します。また、周囲に大型のガラス窓を有し、デザイン性にも優れ、多角形のパネル構造も可能です。従って、工場の見学コースの設備にも最適で製造環境の大幅なイメージアップにつながります。

特長

  • パネル方式のため組立が容易で短工期
  • 蒸気や熱気の換気設備あり
  • 空調設備を付帯しているので快適な作業環境を構築可能
  • 省スペース型空調機械を採用
  • 大型ガラス窓の採用で外部からでも広い視野で製品の製造状況を観察可能

システムプラン

クリーンルームのご計画は、下記項目についてご検討をお願いします。

清浄度 US.Fed.Std.209E CLASS 100（M3.5）、CLASS 1000（M4.5）、CLASS 10000（M5.5）、CLASS 100000（M6.5）
レイアウト －
パネル 鋼板焼付塗装・ステンレス・アルミニウム
温度 －
湿度 －
付帯設備 パスボックス・エアカーテン・換気設備
電源 AC100V 1Φ・AC200V 3Φ
床 長尺塩ビシート・フリーアクセスフロア・エポキシ塗装など
外形寸法 －

※お見積りやレイアウト設計のご相談は無料で承ります。お気軽にお問い合わせください。
